在功率电子系统中，辰达的MOSFET和IGBT是两种常见的开关器件，广泛应用于中低压功率系统。它们各有优缺点，适用于不同的应用场景。作为FAE，帮助客户理解这些器件的特性、差异和应用场景，能够有效提高系统设计的效率与稳定性。本文将详细分析MOSFET与IGBT的选择对比，特别是在中低压功率系统中的权衡。
一、MOSFET与IGBT的基本原理

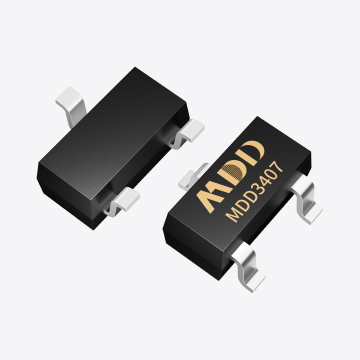

MOSFET工作原理：
MOSFET是一种场效应管，其工作原理基于控制栅极电压来调节源极和漏极之间的电流流动。其主要特点是通过电场控制导通与关断，而不需要直接流过控制电流。MOSFET具有较低的导通电阻（R_DS(on)），因此在高频、高效率应用中具有很大优势。
IGBT工作原理：
IGBT是一种结合了MOSFET和双极型晶体管（BJT）特性的半导体器件。它的控制端是MOSFET的栅极，负责调节其导通与关断，但其导通电流则依赖于BJT的工作特性。IGBT的特点是能够承受较高的电压和电流，适用于大功率、高电压的应用。
二、MOSFET与IGBT的关键参数对比
开关速度与频率响应：
MOSFET：MOSFET具有较快的开关速度，特别适用于高频开关电源（如开关电源、DC-DC变换器等），其开关损耗较低。由于没有寄生存储电荷，MOSFET能够在较高频率下稳定工作，通常适用于<200kHz的应用。
IGBT：相对而言，IGBT的开关速度较慢，主要应用于较低频率的场合（如10~20kHz），因此，在高频应用中，IGBT的效率较低。IGBT的开关过程存在较高的尾电流，这导致了更大的开关损耗。
导通损耗与R_DS(on)：
MOSFET：MOSFET在导通状态下的导通电阻（R_DS(on)）较低，这意味着在低电压、低电流的条件下，MOSFET具有较小的导通损耗。因此，MOSFET更适合用于低功率、低电流的高效应用。
IGBT：与MOSFET相比，IGBT在导通时的压降（V_CE(sat)）较大，导致较高的导通损耗。因此，在中低压系统中，IGBT的功率损失相对较大。
耐压能力：
MOSFET：MOSFET的耐压通常适用于中低压应用，常见的工作电压范围在20V到200V之间。高电压应用需要特定的设计和选型。
IGBT：IGBT的耐压能力较强，通常适用于高压系统（如600V、1200V甚至更高）。因此，IGBT在高功率、大电流的应用中更具优势，如工业电机控制、大型UPS（不间断电源）等。
开关损耗与驱动复杂性：
MOSFET：由于开关速度较快，MOSFET的开关损耗较低，尤其是在高频应用中，MOSFET能够实现更高的效率。MOSFET的驱动电路相对简单，只需要较低的栅极驱动电流。
IGBT：由于较慢的开关速度和较高的开关损耗，IGBT通常需要更高的驱动电压和驱动功率。驱动电路相对复杂，并且需要考虑高频开关时产生的尾电流。
三、MOSFET与IGBT在中低压功率系统中的应用场景
MOSFET应用场景：
低功率开关电源：在功率小于1kW的应用中，MOSFET由于其低导通损耗和高开关速度的优势，是常见的选择。尤其适用于PC电源、手机充电器、LED驱动电源等。
高频DC-DC变换器：在高频率应用中（如200kHz以上），MOSFET的开关损耗更低，因此更适用于高效率DC-DC变换器、逆变器等。
电动工具与电动车充电系统：由于其快速响应与高效率，MOSFET也常用于电动工具和电动车充电系统中的功率管理。
IGBT应用场景：
高功率电源系统：IGBT常用于大功率应用，特别是那些工作电压高、功率大的系统，如电力变换、电动机驱动、焊接设备等。
电动车驱动系统：在电动汽车的电机驱动系统中，IGBT被广泛应用，特别是在600V以上的高电压电路中，IGBT能够承受更大的电流和电压。
电力变换与逆变器：在中高压变换器、逆变器等应用中，IGBT由于其高耐压能力和较大的导通电流，成为理想选择。

在中低压功率系统的设计中，辰达MOSFET和IGBT各有优势。MOSFET适合低功率、高频率应用，具有较低的导通损耗和开关损耗，而IGBT则在高功率、大电流、高电压的场合更为理想。选择适合的器件，既能提高系统效率，也能降低系统成本。在实际设计中，应根据工作电压、电流、频率及开关损耗等多个因素综合考量，以做出最优选择。
FAE在为客户提供技术支持时，需结合应用需求与实际工作环境，推荐最合适的功率开关器件。通过对MOSFET与IGBT特性深入了解，帮助客户在实际应用中达到最好的性能与稳定性。
