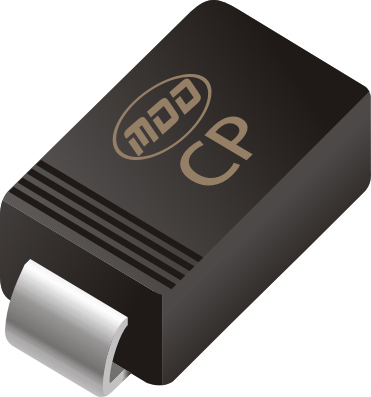

TVS二极管是一种保护电子电路免受瞬态电压冲击的关键元件。为了确保TVS二极管在实际应用中的可靠性和有效性,对其进行全面检查是非常重要的。 一、静态测量 1. 反向击穿电压测量 反向击穿电压是TVS二极管的一个重要参数,决定了其能够有效保护电路的电压范围。测量方法如下: 将数字万用表设置为电压测量模式。 将万用表的红表笔接TVS二极管的阴极,黑表笔接阳极。 缓慢增加施加在TVS二极管上的反向电压,直到TVS二极管开始导通。 记录此时的电压值,即为反向击穿电压。正常情况下,该值应在规格书标明的范围内。 2. 漏电流测量 TVS二极管在反向工作状态下的漏电流应尽可能小,以避免对电路产生不必要的影响。测量方法如下: 将万用表设置为微安电流测量模式。 将红表笔接TVS二极管的阴极,黑表笔接阳极。 施加反向电压,不超过TVS二极管的最大额定电压。 记录漏电流值,正常情况下应在规格书允许的范围内。 二、动态测试 1. 瞬态响应测试 TVS二极管的主要功能是对瞬态电压进行抑制,因此其瞬态响应性能非常重要。可以通过以下步骤测试: 使用脉冲发生器产生一个规定的瞬态电压脉冲。 将脉冲信号施加到TVS二极管两端。 使用示波器观察并记录TVS二极管的响应情况,特别是其钳位电压和响应时间。 分析结果,确保TVS二极管在瞬态电压脉冲下能够快速响应并有效钳位电压。 2. 功率消耗测试 在保护电路的过程中,TVS二极管会消耗一定的能量。测试其功率消耗可以评估其在实际应用中的表现: 将TVS二极管连接到测试电路中,并施加瞬态电压脉冲。 使用功率计测量瞬态电压脉冲期间TVS二极管的功率消耗。 记录并分析测量结果,确保TVS二极管的功率消耗在允许范围内。 三、环境应力测试 1. 温度循环测试 TVS二极管在实际应用中会经历不同的温度环境,因此其温度性能测试非常重要。温度循环测试方法如下: 将TVS二极管放置在温度循环测试设备中。 设置温度循环范围,例如从-40°C到+125°C。 在温度变化过程中,定期测量TVS二极管的电气性能(如反向击穿电压和漏电流)。 分析测量结果,确保TVS二极管在不同温度条件下仍能正常工作。 2. 湿热测试 湿热环境可能对TVS二极管的性能产生不利影响,因此需要进行湿热测试: 将TVS二极管放置在湿热测试设备中。 设置湿度和温度,例如湿度为85%,温度为85°C。 在测试过程中,定期测量TVS二极管的电气性能。 分析结果,确保TVS二极管在高湿度和高温度下仍能可靠工作。 TVS二极管的检查方法包括静态测量、动态测试和环境应力测试等。通过全面的检查,可以确保TVS二极管在实际应用中的可靠性和性能表现。对于不同应用场景,应根据具体需求选择合适的检查方法,以保证电路的稳定运行和优化保护效果。
