一、常见异常现象
在现场测试中，整流输出可能出现以下几种情况：
输出电压偏低；
电压波动明显，纹波大；
波形畸变（缺口、尖峰、抖动）；
无输出或输出不连续。
这些现象往往提示桥堆或外围电路存在问题，需要综合分析。
二、主要原因分析
1. 输入电压异常或接线错误

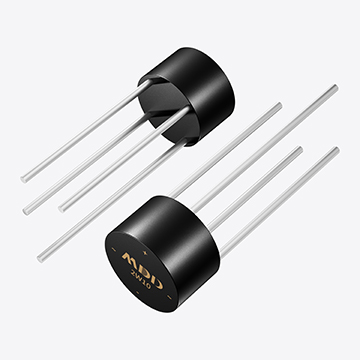

桥堆的两个交流输入端标识为“~”，若输入电源接反、接触不良或电压偏低，整流后的输出自然不正常。此外，若误将直流端（“+”“–”）与交流端混接，也会导致部分二极管无法正常导通。
建议： 使用示波器检测输入 AC 波形，确保接线正确且电压幅度足够。
2. 桥堆内部二极管损坏
若桥堆内部某只二极管开路，则半波期间电流无法闭合，输出波形出现周期性缺口；若短路，则可能导致交流侧直接短路，保险丝熔断。
建议： 断电后使用万用表二极管档检测各引脚间导通情况。正常时，正反向电阻差异应明显。
3. 滤波电容选型或老化问题
整流后电压的平滑度高度依赖滤波电容。若电容容量过小、ESR 过大或老化失效，则纹波电压增大、波形出现明显锯齿。
建议：
增加电容容量（常见经验值为 1000 µF / A 输出电流）；
选择低 ESR 电解电容或并联小容量陶瓷电容改善高频纹波。
4. 负载过重或变化剧烈
当负载电流超过桥堆额定电流或负载瞬态变化剧烈时，桥堆输出电压会明显下跌，甚至出现周期性波动。
建议： 检查负载电流是否超限，并考虑在输出端加入缓冲电容或稳压电路。
5. PCB 布局不合理
如果桥堆到滤波电容、负载的走线过长或过细，会导致电压降与高频噪声增加，整流波形畸变。尤其在高频或高电流应用中，寄生电感、电阻都会影响整流波形。
建议：
将桥堆与滤波电容靠近布置；
增加铜箔宽度、减小回路面积；
在关键节点处使用地平面屏蔽。
6. 浪涌干扰与电磁噪声
电网中存在瞬态浪涌或尖峰电压时，桥堆在反向阻断时会受到高压冲击，产生波形尖峰或抖动。
建议：
在交流输入端并联 RC 吸收电路 或 MOV 压敏电阻；
对高频噪声严重的应用，可加共模电感或 EMI 滤波器。
三、案例分析
在某工控电源应用中，客户反馈整流输出波形存在缺口。经现场测试，发现输入电源为 220 V，但桥堆交流端接线松动，一只二极管处于间歇性开路状态。导致半波导通丢失，输出呈现周期性断续。更换桥堆并重新焊接后，波形恢复正常，直流输出稳定在预期值。
四、FAE 设计建议
桥堆选型留足裕量：
耐压 ≥ 交流峰值 × 1.5；
电流 ≥ 实际负载电流 × 1.5。
合理布局：
桥堆紧邻滤波电容，走线短而宽；
输出地线回路集中布置，减少共地干扰。
热管理：
若桥堆表面温度长期超 100℃，应加散热片或导热硅脂。
防护措施：
输入端并联 MOV，防止雷击浪涌；
输出端适当加入 RC 滤波，减小尖峰。
桥堆整流后电压异常或波形畸变，看似是器件问题，实则大多源于输入异常、负载失配、滤波不当或布局缺陷。在现场分析时，应结合波形、热像与电路拓扑综合判断，从输入到输出逐级排查。只有在设计阶段充分考虑裕量、布局与防护，才能确保桥堆在长期运行中输出稳定、波形纯净，为后级电路提供可靠的直流电源基础。——MDD辰达半导体
