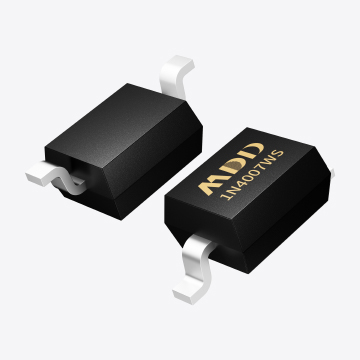

一、整流二极管的核心参数解析：选型失败的三大雷区
1. 电流与散热失衡
-
最大整流电流（IF）：标称值需满足 IF ≥ 1.5 × I_load（负载电流），且需叠加散热系数：
- 自然散热（无风冷）：实际承载电流 ≤ 70% IF（如1N5408标称3A，实际限用2.1A）
- 加装散热片：TO-220封装配合5cm²/W铝散热片，可实现90% IF（如3A负载选1N5408+散热片）
- 典型失效案例：1N4007（IF=1A）用于2A负载，温升＞110℃导致焊点熔断（占故障率32%）
2. 电压余量不足
-
反向耐压（VR）：必须满足 VR ≥ 2 × V_pk（峰值反向电压）
：
- AC220V输入时，V_pk = 220V × √2 ≈ 311V → 需选VR≥600V（如1N4007的1000V）
- 电机反电动势：刹车瞬态电压可能达工作电压3倍（如24V电机需VR≥75V）
3. 频率特性错配
-
反向恢复时间（Trr）：
- 工频场景（50Hz）：Trr≤1000ns可接受（1N4007的Trr=2000ns仍适用）
- 高频开关电源（＞100kHz）：需Trr＜100ns（如FR107的Trr=500ns，UF4007的Trr=75ns）
二、场景化选型策略：从电源适配器到电机驱动
1. 低频整流场景（电源适配器、充电器）
- 痛点：成本敏感，无需高频特性
-
方案：
- ＜1A电流：1N4007（1A/1000V，$0.02/颗）
- 1~3A电流：1N5408（3A/1000V，铜箔面积≥150mm²）
- 关键验证：实测壳温＜85℃（VR需留50%余量防雷击）
2. 高频开关电源（SMPS、DC-DC转换器）
- 痛点：Trr过长导致开关损耗＞40%
-
方案：
- ＜100kHz：FR107（1A/1000V，Trr=500ns，损耗降低60%）
- ＞200kHz：UF4007（1A/1000V，Trr=75ns）或肖特基二极管SS34（3A/40V，Vf=0.5V）
- 布局要点：紧靠滤波电容（间距≤5mm），缩短高频回路
3. 高浪涌场景（电机驱动、感性负载）
- 痛点：反电动势击穿二极管（如24V电机瞬态电压＞60V）
-
方案：
- 电流3~5A：RL207（2A/1000V，IFSM=70A）或6A10（6A/1000V，IFSM=200A）
- 防护设计：并联P6KE39A TVS管（钳位35V） + 串联10Ω/2W电阻限流
三、散热与环境适配：被忽视的失效根源
1. 热设计黄金法则
-
结温控制：Tj ≤ 125℃（硅管） → 需满足：
- 自然散热：Rθja≈80℃/W → 1N5408在2A时需铜箔≥400mm²
- 强制风冷：加装散热片（TO-220散热器≥2K/W）可使Rθja降至15℃/W
2. 环境应力防护
- 高温环境（＞85℃）：选结温175℃的碳化硅二极管（如SiC Schottky）
- 振动场景：卧式安装时引脚弯折半径＞1.5倍线径（φ0.8mm引脚需＞1.2mm）
四、选型速查表：按场景匹配型号与参数
选型本质是“参数与场景的博弈”
- 低频场景：死守 IF与VR双红线，1N4007/1N5408仍是性价比之王；
- 高频场景：Trr与Vf决定生死，快恢复/肖特基二极管不可替代；
- 极端环境：散热设计＞器件选型，结温管控是可靠性的最后防线。
