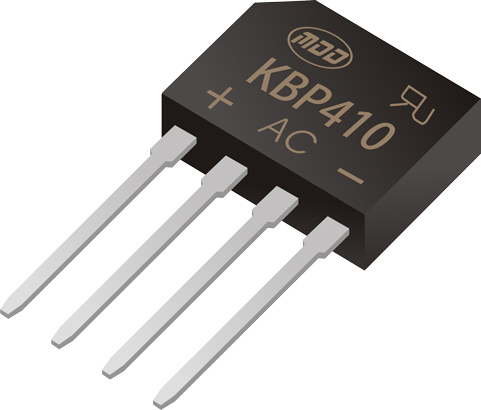

整流桥是一种常见的电力电子器件,用于将交流电(AC)转换为直流电(DC)。在电源设计和电力转换系统中,整流桥的选择和应用至关重要。本文将详细探讨整流桥应用中的一些关键注意事项,包括器件选择、热管理、保护电路设计以及实际应用中的常见问题。 器件选择 1. 电流和电压额定值 在选择整流桥时,首先需要考虑其电流和电压额定值。整流桥的电流额定值必须大于或等于应用电路中的最大工作电流。通常建议选择额定电流为最大工作电流的1.5至2倍的整流桥,以保证其在高温或突发电流情况下仍能稳定工作。 电压额定值同样重要。整流桥的反向峰值电压(PIV)应至少是电路中最高峰值电压的2.5倍,以确保其在电源瞬变和过压条件下不被击穿。 2. 正向压降 整流桥的正向压降会影响整个系统的效率。低压降的整流桥能减少功率损耗,提高转换效率。肖特基二极管整流桥由于其低正向压降,常用于高效电源设计中,但其反向电压较低,需注意其应用范围。 热管理 整流桥在工作过程中会产生热量,尤其是在处理大电流时。良好的热管理对于确保整流桥的可靠运行至关重要。 1. 散热器 为整流桥安装合适的散热器可以有效降低其工作温度。选择散热器时,应根据整流桥的功耗、环境温度和散热条件等因素来确定其尺寸和类型。 2. 热界面材料 使用导热性能优良的热界面材料(如导热硅脂、导热垫片)能改善整流桥与散热器之间的热传导效率,进一步降低器件温度。 3. 强制风冷 在高功率应用中,单靠自然对流散热可能不足,此时可以考虑使用强制风冷(如风扇)来增强散热效果。 保护电路设计 为保护整流桥及其后续电路,设计适当的保护电路是必要的。 1. 熔断器 在整流桥输入端安装熔断器可以在发生短路或过流时迅速断开电路,保护整流桥及其他组件免受损坏。选择熔断器时,应根据电路的工作电流和过流条件来确定其额定值和响应时间。 2. 压敏电阻(MOV) 压敏电阻用于吸收电源瞬变电压,防止过压对整流桥造成损坏。MOV的选择需考虑其电压等级和能量吸收能力,以确保在电压突波出现时能有效保护整流桥。 3. 热敏电阻(NTC) 在整流桥输入端串联热敏电阻,可以在上电瞬间限制浪涌电流,防止整流桥因过大的瞬时电流而损坏。选用的NTC热敏电阻应能在正常工作条件下迅速恢复至低阻状态,以减少功率损耗。 实际应用中的常见问题 1. 电磁干扰(EMI) 整流桥在工作过程中会产生电磁干扰,影响周围电子设备的正常运行。为减少EMI,可以在整流桥输入端和输出端安装适当的滤波电容和电感,形成低通滤波器,抑制高频干扰。 2. 谐波失真 整流桥在电力系统中会产生谐波失真,影响电网的电能质量。为减小谐波影响,可以考虑使用功率因数校正(PFC)电路或多脉冲整流方案,如12脉冲或18脉冲整流桥。 3. 温度漂移 整流桥的工作温度变化会导致其参数漂移,影响系统性能。设计时应考虑整流桥的温度特性,并采取相应的补偿措施,如增加温度传感器和控制电路,实时监控和调整整流桥的工作状态。 MDD整流桥是电力电子系统中的关键组件,其应用涉及多个方面的考虑,包括器件选择、热管理、保护电路设计以及实际应用中的常见问题。
