稳压管击穿反复坏？根治方案 + 选型避坑指南

很多人修板时都遇到过：换完稳压管用不了几天又坏，反复烧管。

这几乎都不是管子质量问题，而是没找到根本原因，或者选型、保护不到位。

1、稳压管反复击穿的根本原因排查

按这个顺序查，90% 的问题都能找到：

·输入侧问题

用示波器测输入电压波形，看是否有尖峰、浪涌；长期输入电压是否超过稳压管的最大允许值。

·输出侧问题

测量后级负载电流，是否存在隐性短路、漏电；负载波动是否过大，超过稳压管的调整范围。

·散热问题

大功率稳压管必须加足够大的散热片，散热片与管子之间要涂导热硅脂；检查散热片是否松动、接触不良。

·安装问题

引脚焊接虚焊、连锡，导致接触电阻过大，发热严重；管子极性接反，上电即击穿。

2、彻底根治的 3 个方案

·增加输入保护电路

在稳压管输入端串联保险丝，并联 TVS 二极管，吸收浪涌和过压，防止尖峰电压击穿稳压管。

·增加输出限流

在稳压管输出端串联限流电阻，限制最大输出电流，防止负载短路时过流烧毁。

·优化散热设计

功率超过 1W 的稳压管必须加散热片；大电流应用优先选 TO-220、TO-252 等散热好的封装。

3、稳压管选型避坑指南

选对管子，能从源头减少 80% 的击穿故障：

·稳压值：必须与原管完全一致，误差控制在 ±5% 以内。

·额定功率：必须留足够余量，建议是实际功耗的 2-3 倍。比如实际功耗 0.5W，选 1W 以上的管子。

·动态电阻：越小越好，动态电阻小的稳压管，稳压精度更高，抗干扰能力更强。

·温度系数：高温环境选正温度系数的管子，低温环境选负温度系数的。

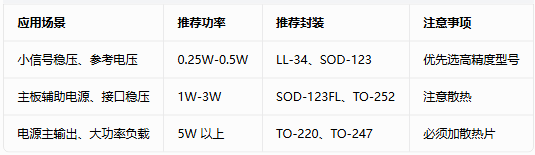

4、不同场景选型建议

稳压管反复击穿，本质是 “工况超过了管子的承受能力”。

先排查根本原因，再优化保护电路，最后选对参数的管子，才能彻底解决问题。

MDD 辰达全系列稳压二极管参数齐全、精度高、可靠性好，提供专业的选型指导和技术支持，帮你解决各类稳压电路故障。
