肖特基二极管和普通整流二极管怎么选？MDD 辰达半导体一线选型经验分享

做电源、修板子经常碰到这俩：都是二极管，都能整流，长得也像，但价格、性能差不少。

很多人搞不清什么时候用肖特基、什么时候用普通整流管，要么选错了发热炸机，要么花冤枉钱用高端料做低端活。

MDD 辰达半导体将它俩的区别，再附上实测型号供您参考了解。

1、核心区别：

1.1 正向压降不一样（最关键）

• 普通整流二极管：导通压降大概 0.7-1V，硅管的标准水平

• 肖特基二极管：导通压降只有 0.2-0.4V，低很多

• 直接影响：压降越低，发热越小、效率越高。大电流场景下，这点差距会被放得特别大。

1.2 开关速度不一样

• 普通整流二极管：反向恢复慢，几微秒到几十微秒，只能干低频的活

• 肖特基二极管：反向恢复极快，几纳秒级别，高频电路里随便用

• 直接影响：开关电源、DC-DC 这种高频场合，普通整流管上去就发烫，用不了多久就烧。

1.3 耐压不一样

• 普通整流二极管：耐高压，几十伏到几千伏都有，高压电路主力

• 肖特基二极管：普遍低压，常见的 20V-200V，超过 200V 的很少见

• 直接影响：高压整流只能用普通整流管，低压大电流优先用肖特基。

2、各自干啥活？对应场景一目了然

2.1 普通整流二极管：低频高压专用

2.2 肖特基二极管：高频低压大电流专用

• 开关电源次级整流：手机充电器、笔记本适配器，全靠它提升效率

• DC-DC 降压 / 升压电路：主板供电、充电宝、工控板电源

• 续流保护：电机、电感、线圈的续流回路

• 低压大电流场景：服务器电源、车载供电、大电流 LED 驱动

3、MDD 辰达半导体常用型号推荐

3.1 普通整流二极管系列

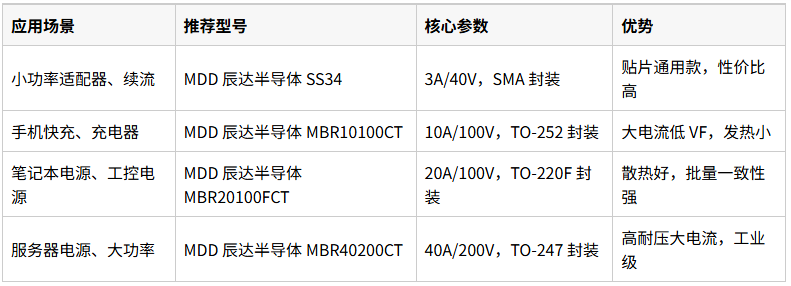

3.2 肖特基二极管系列

4、能不能互相代换？

4.1 肖特基代替普通整流管

• 低频小电流场景：可以代，参数匹配就行，就是有点浪费成本

• 高压场景：绝对不行，肖特基耐压不够，上去就击穿

• 大电流场景：可以代，而且发热更小、效果更好

4.2 普通整流管代替肖特基

• 工频低频：可以凑合用

• 高频开关电源：绝对不行，关断太慢，反向恢复电流大，瞬间就炸

• 大电流低压：不建议，压降太高，发热严重，效率掉一大截

5、选型最容易踩的 3 个坑

• 只看电流不看频率：电流够了，但频率不对，普通管上高频电路，必烧无疑

• 只看耐压不看压降：耐压够了，但压降太高，大电流下烫得离谱，长期用必坏

• 盲目追求高端：工频整流用肖特基，性能过剩，成本翻倍，完全没必要

高压低频用普通整流管，低压高频用肖特基。选对了，效率高、发热小、还省钱；选错了，炸机、返修、成本高。

MDD 辰达半导体两个系列型号齐全，参数标准，从插件到贴片、从小功率到大功率都有，研发打样和批量生产都能满足，拿不准直接找我们 FAE 核对型号就行。
